一、简介 :

( 一 ) 畴范
    国际运输协会 (ISTA) PROJECT 2A 适用货物重量低于 45.36kg ( 100 磅 ) 之出口货物运输测试。测试程序之基本需求包括前处理、压缩测试、振动及撞击测试。

( 二 ) 测试时机
    为了维持认证状态，任何包装或产品之调整改变，均需重作测试。此改变包括设计、尺寸小、及材料、包装程序、产品品管程序改变。

( 三 ) 测试样品
    测试样品数目应取足以判断货物包装性能之量。

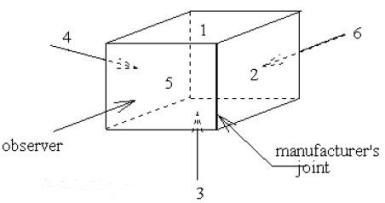

( 四 ) 定义角、棱、面

( 五 ) 测试顺序
    每一测试样品应先前处理、后再测试压缩试验、振动、冲击再测试振动。（注意在冲击试验后再重复振动）

( 六 ) 损害
    损害构成要素应在测试前订定。

二、测试

( 一 ) 前处理
1.  前处理设备——需有适当前处理设备作指定之温湿度控制。
2.  前处理程序
2.1在测试前，货物应在实验室周遭温湿度停留六小时，并记录之。
2.2作下列一项之前处理：

( 二 ) 经时压缩测试：
经时压缩测试阐述
    货物暴露在环境中装卸及运输，经常会短暂储存。
    在仓库储存之度会比在火车、拖车、飞机或其它运输工具还。
    货物堆栈度视仓库天花板而定。国际运输协会建议使用平均度 4.6m ( 15ft ) 以做计算荷重基 础。国际运输协会 (ISTA) 建议货柜运输使用 2 为补偿系数，以补偿温湿度之不同。散装运输 以平均度 9.2m ( 30ft ) 以做计算荷重基础，并使用 3 为补偿系数。
                         L=W x (H-D )/D x F

备注：L= 货物必须能承受之荷重      W= 单个货物之重量        H= 堆栈度
D= 货物之度        F= 补偿系数

Method A - 压缩试验机测试
1. 压缩试验机应符合 ASTM D642 规定，压缩速率为 0.5 inch/min. 且能保持定压。
2. 测试程序
(1). 将货物放在压缩底板中间，与仓储相同方式置放，尽可能在货物上、下置放栈板。
(2). 以 1.27cm /min( 0.5in /min) 之速率压缩
(3). 货物至定压后维持一小时，停止压缩测试。
(4). 从试验机移开货物，并检查包装与产品，产品应为无损，包装容器应仍可适度保护产品。
Method B - 配重
1. 测试配备包含足够配重及荷重分散板。
2. 测试程序
(1) 依照仓储规定，将货物置放在平坦、坚硬地面。如可能，上、下各放置一栈板。
(2) 如无法放置栈板，放置荷重分散板于货物上、此板须稍于货物顶面面积。
(3) 荷重分散板及配重总重量须与荷重相等，均匀压在货物上一小时。试验中注意勿使荷重掉落。
(4) 移开荷重并检查包装与产品。


( 三 ) 振动测试：
Method A - 机械式振动
1. 测试设备
(1) 测试设备需符合 ASTM-D999 (Method A1 或 A2) ，能作同步运动。行程为 2.54 公分 (1 英寸），可使用回转式或垂直式振动测试机。
(2) 振动测试机需要 CPM 或 Hz 指示表。
(3) 马表或自动定时器。
(4) 一把有适当长度之 1.59mm (1/16") ，厚近 5.08cm (2") 宽之铁尺。

2. 测试程序
(1) 将货物以正常运输位置，置于振动测试台上，为防止跳离台面及维持方向，四周可用绳索围住 振动测试台。
(2) 振动频率需刚使货物振离台面，而能将铁尺**货物及台面间，且能在货物之长边，间歇游走。

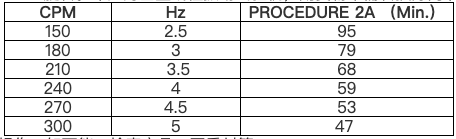

(3) 振动次数为 14,200 次，当振完一半时，须将货物水平旋转 90 °后继续振动。如因尺寸而不能90 °旋转时，则作 180 °旋转。 ( 如为垂直线性振动试验机，则货物不需转换方向 )

(4) 检查包装是否损伤，如可能，检查产品，再重封箱。

Method B- 油压式振动机
1. 测试仪器
(1) 测试设备需符合 ASTM-D4728 (Method A 或 C) ，能独立控制频率加速度或位移。
(2) 频谱分析仪或能回馈频谱讯号之振动控制器 ( 至少为单频道，好为双频道 ) 。程序开路控制器及相似设备能**反应振动台振动响应。
(3) 加速度规，有适当频率加速范围之放器及电线。 ( 至少为单频道，好为双频道 )
2. 测试程序

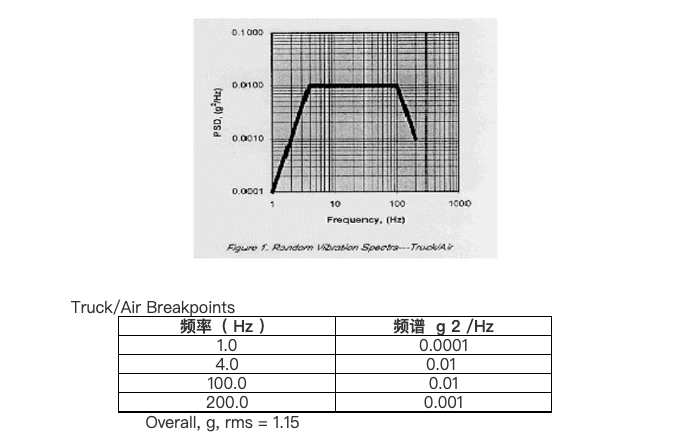

(1) 输入程序使产生加速度 - 频率之频谱。频率 3-300Hz 容许误差 10 %，相同频宽中，加速度平方根值容许误差 5 %。


(2). 将货物以底部向下位置放置，先作 30 分钟随机振动。后反转货物使顶面朝下，再作 10 分钟随机振动。其余两轴向各作 10 分钟随机振动（测试时间共 60 分钟）。各面测试均使用相同之频谱。
(3) 检查包装是否损伤，如可能，检查产品，再重封箱。

( 四 ) 撞击测试
1. 各种测试设备需符合下列要求：
(1) 落下试验机需符合 ASTM D5276 。
(2) 冲击试验机需符合 ASTM D5487 。
(3) 快速释放设备如电磁钩等，货物落下地面必须为平坦、坚硬，如钢板或水泥地。
(4) 倾斜冲击试验机需符合 ASTM D880 。具有速度监视设备，能记录台车撞击前 5 公分（ 2" ）内距离之速度。此速度监视设备**度至少应为 0.1feet/s 或 0.03m /s 。系统**度应为 0.2msec ，计时器应有 2.54cm （ 1" ）之遮光距离。
(5) 水平冲击试验机需符合 ASTM D4003 。速度差是对撞击前板之冲击脉波积分而来，仪器误差应 为 5 ％以内。
2. 测试程序

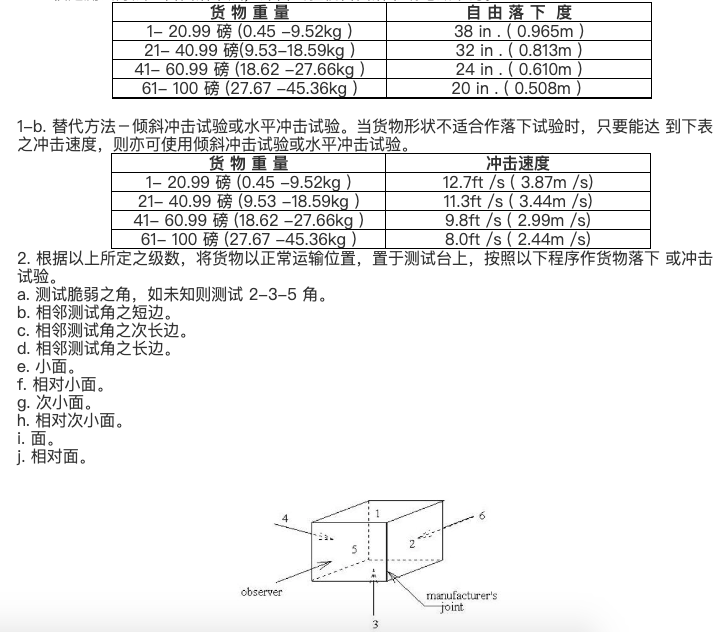

(1). 落下度如下：
1-a. 较之测试方法－自由落下法，冲击试验机自由落下或电磁吊钩。

(3) 检查包装容器与产品是否损伤。
( 五 ) 重复振动测试
重复第三节之 Method A 或 Method B 振动测试，时间、次数同前。
